Tuto Jtag Serie Ali C_new
Tuto Jtag FTE (chip Ali M3329 C E1)
FTE S202 et clone teste 100%100 ok

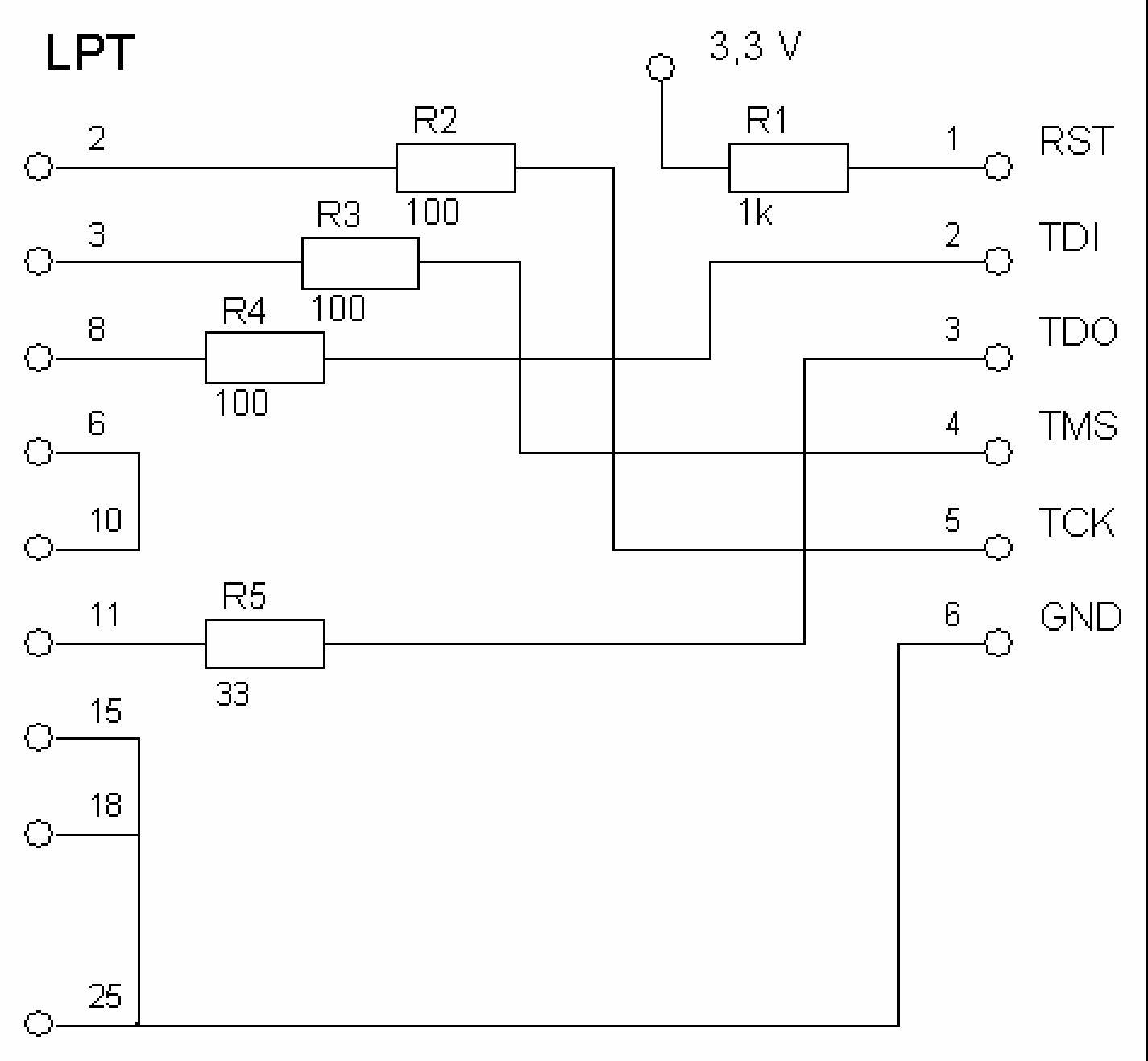

Schéma de cablage Jtag
Il vous faut 3 résistances de 100 ohms, 1 de 33 ohms, 1 de 1,5 KOhms une prise male DB25 et une fiche à 6 connexions.
 LPT | Démo | |
3V3 VCC-------- | [1,5 KW]-------- | RST (3V3 sur pile ou sur Alimentation carte mère démo) |
8 ------------------ | [100 W]--------- | TDI |
11 ----------------- | [33 W]---------- | TDO |
3 ------------------ | [100 W]--------- | TMS |
2 ------------------ | [100 W]--------- | TCK |
15 & 18 à 25 -------------------- | GND | |
6 & 10---------------------------- | Pont |
Le câble

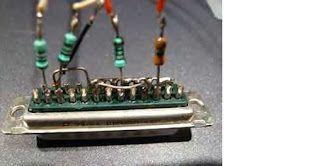

Il doit être le plus court possible. Evitez les rallonges. (chez moi il fait 20cm)
D’un coté une prise DB25 et de l’autre coté une fiche à 6 connexions (avec nappe) que l’on peut trouver dans du matériel hifi ou vidéo
N’oubliez pas de débrancher votre démo du secteur avant toute manipulation ☺
Sur S202, il est plus facile de retirer le lecteur de carte, le bornier JP1 se trouve en dessous.
Sur le démo, repérez le bornier JP1(CPU_PROB_EN) il serviras à l’aide d’un jumper à passer le démo en “mode débug”.
Repérez aussi la fiche d’alimentation de la carte mère, vous aurez besoin du 3V3 | pour | |||
alimenter le JTAG. Vous pouvez aussi utiliser une pile 3,3V | ||||
. | ( +5V, 12V, 24V, 3V3, GND, +5V, 33V, GND) | |||
Ici j’utilises le quatrième fil en partant du bas, | - | |||
/!\ vérifiez bien que c’est celui la. Soit avec un testeur, soit en regardant à coté de la fiche, les | ||||
tentions sont indiquées | ||||
NE PAS UTILISER le 33V --------------------------------------- | - | |||
Branchez votre câble JTAG au PC, ensuite sur le démo, puis placez l’alimentation 3V3 sur la broche RST (avec une résistance de 1,5 KW) et l’autre extrémité soit sur une pile, soit sur l’alimentation de la carte mère. Placez aussi le jumper sur JP1.
Ci-joint archive driver gineio.
Vous cliquez sur inst_giveio et l¨installation se fait automatiquement.
Ejtag Tiny Tools
Allumez votre démo, celui-ci doit rester sur « on ».
Lancez Ejtag TT, vous aurez comme sur l’image ci-dessous. Choisissez la langue, puis cochez ou décochez les options.
Vous obtiendrez ceci
Cliquez sur « connect »
Si tout ce passe bien vous aurez le « impcode = C05288 », les 16 premiers octets de flash, et la détection « SPI flash détecté »
1 Cliquez ensuite sur « effacer flash ».
2 Cliquez ensuite « écrire ». Dans la fenêtre qui s’ouvre, choisissez => fichier de type «STARSATSR-X5300 CU SUPER FLASH AT26DF161.bin», puis => nom du fichier «STARSATSR-X5300 CU SUPER FLASH AT26DF161.bin» (fournis dans le pack JTAG FTE) puis ouvrir.
Le flash commence, et dure environ 30mn.
Arrivé a 100%, quitter Ejtag TT, éteindre le démo, débrancher le câble JTAG et enlever le jumper.
Vous pouvez maintenant allumer votre demo et vous aurez la version 3.0.5
Apres vous pouvez lui injecter via câble nul rs232 le soft ALI-C(Béta) _17072009_boot-3.0.7 inclus dans le pack
Remarque :
Pendant toute l’opération il fau
